IPA システム金物

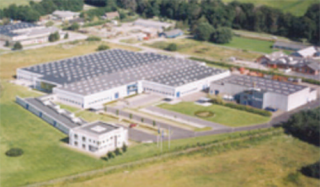

デンマークはユトランド半島、リムフィヨルドのニーベ（NIBE）に本拠を置くJ. Petersens Beslag-fabrik A/S （通称IPA） は1869年の創業以来、建築金物の開発・製造に専念しております。

製品レンジは一般建築金物・家具金物から、窓・ドア用システム金物に及び、特にこの開口部用システム金物には注力しており、スカンジナビア式窓金物の代表的なメーカーです。

スカンジナビア式窓の特徴は、

• 木製サッシであること（外面にアルミを貼った、アルミ・クラッド・サッシもあります）
• 外開き窓であること：障子が室内に干渉しないので窓際のスペースを有効活用可能
• 枠と障子の外部の面が同一で、フラッシュな構造

ここにご紹介します窓・ドア用システム金物は、IPA専用木部断面を用いることにより、その同一断面にて開閉機構の異なるタイプの窓を製造することができます。これは窓・ドアの製造において組み立てやすく、開閉操作も簡便で高機能の幅広い製品群を揃えることを容易にします。

サイド・ハング（外開き）窓・ドア　図1　動画再生

• 窓用ヒンジ　 最大障子重量 60kg IPA＃11173-33251、11173-34251（EN1935 Hinge-Grade 9）
• ドア用ヒンジ 最大障子重量 80kg IPA＃11198-3321、11198-34251（EN1935 Hinge-Grade11）
• エスパニョレット・サイドボルト・ギア各種、付帯オプション部材各種

ケースメント・ウィンドウ（竪辷り出し窓） 図2　動画再生

• 最大障子重量 40kg／最小障子幅 320mm／最大障子幅 820mm／開扉角度90°
• スライド・ブレーキ調整機構付き隠蔽式ヒンジ
• エスパニョレット・サイドボルト・ギア各種、付帯オプション部材各種

サイド・ターン・ウィンドウ（竪辷り出し・外回転窓）図3　動画再生

• 最大障子重量 40kg／最小障子幅 200mm／最大障子幅 830mm／開扉角度約180°
• 外回転式スライドヒンジ
• エスパニョレット・サイドボルト・ギア各種、付帯オプション部材各種

トップ・ハング・ウィンドウ（突き出し窓） 図4　動画再生

• 隠蔽式トップ・ヒンジ　最大障子重量 50kg
• エスパニョレット・ローラーピン・ギア、マッシュルームピン・ギア各種
• 付帯オプション部材各種

オーニング・ウィンドウ（横辷り出し窓） 図5　動画再生

• 最大障子重量 50kg／最小障子高 260mm／最大障子高 1,400mm／開扉角度約50°
• スライド・ブレーキ調整機構付き隠蔽式ヒンジ
• エスパニョレット・ローラーピン・ギア、マッシュルームピン・ギア各種
• 付帯オプション部材各種

トップ・ターン・ウィンドウ（横辷り出し・外回転窓）図6　動画再生

• 最大障子重量 45kg／最小障子高 515mm／最大障子高 1,410mm（ブレーキ調節ネジ不使用時）
• 開扉角度約170°、外回転式スライドヒンジ
• エスパニョレット・ローラーピン・ギア、マッシュルームピン・ギア各種
• 付帯オプション部材各種
